Рассчитать и заказать стоимость работ по сборке электрощитка для квартиры и дома.
Что бы принять решение какой комплектации Вам потребуется электрощиток, предлагаем ознакомиться с основными функциями устройства электрощитка для квартиры и дома.

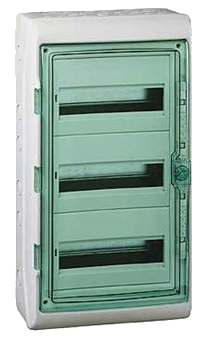

Для начала хотелось бы сказать о выборе корпуса распределительного щита, он должен быть.
- Защищён от воды
- Изготовлен из высококачественных материалов
- Ударопрочный
Автоматические выключатели, предназначение:
Раньше, примерно 30 лет назад единственными устройствами безопасности являлись автоматические выключатели (или предохранители, если устройство старше). Они могут предотвратить пожары причиненные короткими замыканиями или перегрузками кабеля. Но они не предохраняют людей от поражения электрическим током.- Короткое замыкание возникает при соединении двух оголённых проводов под напряжением. Автоматический выключатель немедленно выключится, тем самым предотвратит возгорание электропроводки.
- Перегрузка кабеля возникает когда через провод проходит слишком много тока. Это возникает когда подключается большее количество устройств чем рассчитано при монтаже электропроводки. В этом случае кабель начинает нагреваться и плавится.
УЗО - Устройства защитного отключения
Не всегда можно увидеть повреждения изоляции и крепления проводов, повреждение сгибов, подключение к розеткам, в кухне они могут подвергнутся действию жары, в кладовке их могут повредить грызуны или домашние животные.
УЗО высоко-чувствительное устройство которое срабатывает немедленно при обнаружении ситуации повреждения электрическим током. Если кто то получает удар током устройство защитного отключения, остановит поток электричества. Особенно оно необходимо в старых зданиях, где сильно изношена электропроводка и существует постоянная опасность поражения электрическим током и возгорания электропроводки.
Дифференциальный автоматический выключатель
Дифференциальный автоматический выключатель – это конструкция, состоящая из двух функциональных узлов, соединенных между собой: автоматического выключателя и модуля дифференциальной защиты от удара током. Основное назначение автоматического выключателя дифференциального тока – защита человека от поражения электричеством. Такая опасность может возникнуть в ряде опасных ситуаций, например, в результате прикосновения к токоведущим частям или повреждения изоляции элементов, не проводящих ток. Кроме того, дифференциальный автоматический выключатель обеспечивает безопасность электрооборудования при перегрузке сети или в результате короткого замыкания. Так, в случае перенапряжения электросети участок цепи оперативно отключается.Устройства защиты от импульсных перенапряжений (УЗИП)
При ударе молнии рядом со зданием или воздушными линиями электропередачи происходит резкий скачок напряжения. Возникающее при этом перенапряжение длится всего несколько микросекунд, но может уничтожить электронные компоненты, такие как память, процессоры, конденсаторы и экраны. Шансы молнии, поразить Ваш дом напрямую, невелики, даже один болт, соприкасающийся с системой электроснабжения, может быть опасным. Возможно, вы уже предприняли шаги для защиты от молнии. Например, громоотвод защитит ваш дом от огня, вызванного прямым ударом, но он не остановит разрушительный скачок тока, протекающий через ваш дом.Надежно защищая содержимое вашего дома от повреждения молнией быстро, легко и доступно. Одно устройство защиты от перенапряжения, установленное на главной электрической панели, защитит каждое электронное устройство в вашем доме. УЗИП защищают чувствительные приборы и электронное оборудование, направляя перенапряжения в сети электропитания прямо на землю.
Один несчастный случай-это слишком много. Большинство аварии можно предотвратить когда безопасность рассмотрена.
Пример схемы группового распределительного электрощитка индивидуального здания (дома или дачи)
В приведенной схеме все основные устройства выделены в отдельные группы. Предназначенные для защиты людей АВДТ с чувствительностью 30 мА установлены на все основные группы потребителей. За исключением освещения комнат, где маловероятен контакт человека с токоведущими частями, а также кондиционера, который должен быть дополнительно заземлен.1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ без встроенной защиты от сверхтоков
6 – Автоматические выключатели
7 – Линии групповых цепей
8 – АВДТ со встроенной защитой от сверхтоков
9 – Счетчик
Пример схемы квартирного электрощитка для многоквартирного здания
На рисунке ниже представлена схема квартирного электрощитка. Дифференциальный автоматический выключатель АД63 в данной схеме применен для защиты розеток кухни, где используется большое количество бытовой техники.
Для защиты выделенной линии гидромассажной ванны используется точно такой же выключатель. ВД63 защищает другие объекты, такие как розетки комнат, стиральная машина и освещение санузлов.
Для защиты выделенной линии гидромассажной ванны используется точно такой же выключатель. ВД63 защищает другие объекты, такие как розетки комнат, стиральная машина и освещение санузлов.
1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок зажимов PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ без встроенной защиты от сверхтоков
6 – Автоматические выключатели
7 – Линии групповых цепей
8 – АВДТ со встроенной защитой от сверхтоков
Пример схемы группового распределительного щита для индивидуального здания в соответствии с ГОСТ Р 51628-2000
Ниже приведена более сложная схема электропроводки с использованием серии Домовой, предназначенная для небольшого коттеджа или дачи.
На вводе установлен АВДТ без встроенной защиты от сверхтоков ВД63 с током утечки 300 мА, так как естественный (фоновый) ток утечки электрооборудования может быть достаточно высоким вследствие большой протяженности электропроводки. А при установке ВД63 с меньшим током утечки возможны ложные срабатывания.
Первые три автоматических выключателя предназначены для защиты осветительных цепей. Группа из ВД63 и трех автоматических выключателей ВА63 предназначена для защиты розеток.
Трехфазный автоматический выключатель ВА63 и АВДТ без встроенной защиты от сверхтоков ВД63 защищают таких потребителей, как электроплита или сауна. Последняя линия из одного АВДТ без встроенной защиты от сверхтоков ВД63 и двух автоматических выключателей ВА63 предназначена для защиты цепей отдельно стоящего здания, например, подсобного помещения.
1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок зажимов PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ со встроенной защитой от сверхтоков
6 – АВДТ без встроенной защиты от сверхтоков
7 – Автоматические выключатели
8 – Линии групповых цепей
9 – Счетчик
10 – Клеммный блок PEN-проводника
Пример схемы квартирного группового распределительного щита в соответствии с ГОСТ Р 51628-2000
Приведем пример комплектации стандартной квартиры на базе серии Домовой (см. схему). На вводе в квартиру устанавливается АВДТ без встроенной защиты от сверхтоков ВД63 с дифференциальным током 30 мА последовательно с автоматическим выключателем ВА63 или дифференциальный автоматический выключатель АД63.Всего может быть несколько групп потребителей. В данном случае это группы освещения и розеток, защищенных двумя автоматическими выключателями ВА63 с номинальным током 16 А. А также электрическая плита, которую защищает автоматический выключатель ВА63 с номинальным током 25 А.
Иногда в отдельную группу выделяется стиральная машина или кондиционер. В этом случае устанавливается автоматический выключатель ВА63 с номинальным током 16 А.
1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок зажимов PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ со встроенной защитой от сверхтоков
6 – Автоматические выключатели
7 – Линии групповых цепей
